1.통신회선망

  • 통신회선(Wire) + 망(Network) : 단말기를 컴퓨터(처리계)와 서로 결합한 형태
  • 단말기 및 컴퓨터들은 망에서는 노드(node)로 부른다.
  • 토폴로지(Topology)
  • 노드 간의 연결 구조
  • 컴퓨터 네트워크의 요소들(링크, 노드 등)을 물리적으로 연결해 놓은 것

2. 토폴로지 분류

  • 계층형(Tree)
  • 버스형(Bus)
  • 성형(Star)
  • 링형(Ring)
  • 망형(Mesh)

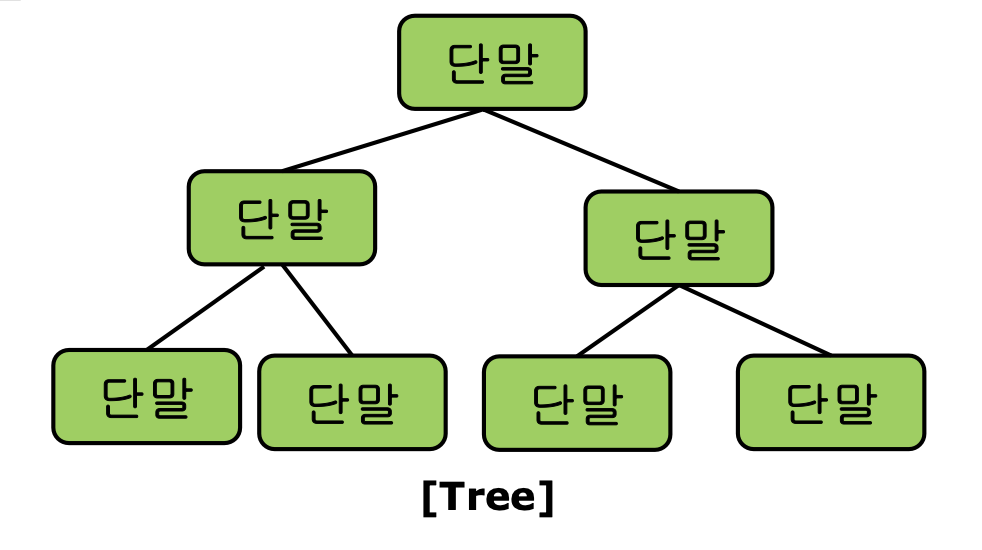

3. 계층형

  • 트리 구조 형태로 정보 통신망을 구성하는 방식
  • 정보 단말 장치를 추가하기 쉬운 구성이다.
  • 장점으로는 네트워크 관리가 쉽고 확장이 편하며, 네트워크의 신뢰도가 높다.
  • 단점으로는 특정 노드에 트래픽이 집중화 되면 네트워크 속도가 떨어지고 병목 현상이 발생할 수 있다.

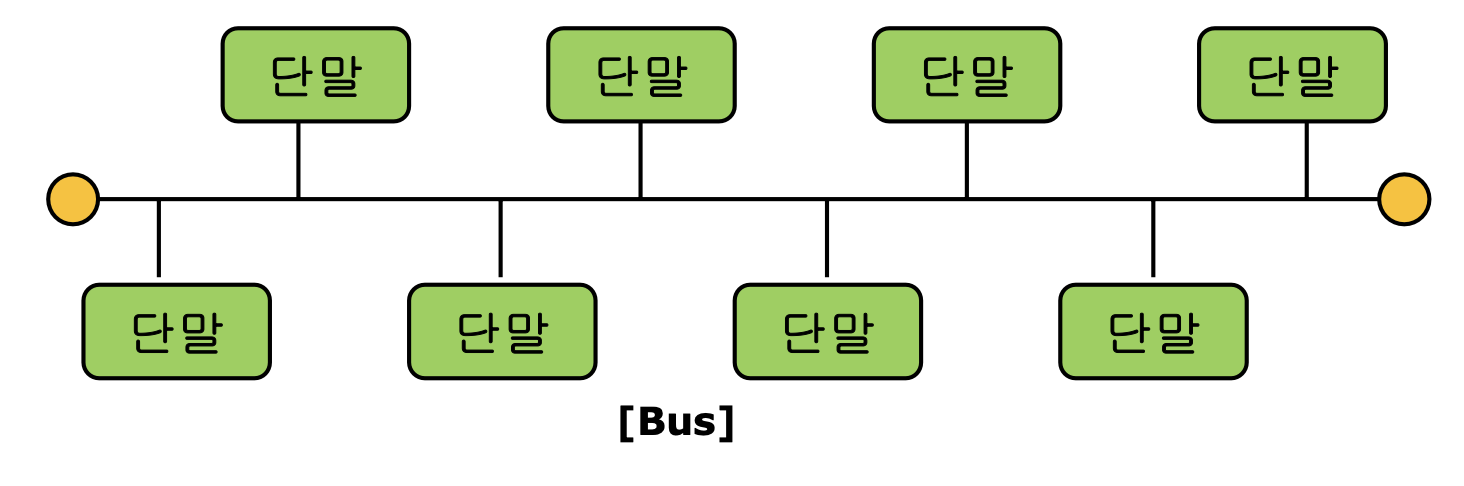

4. 버스형

  • 하나의 통신회선을 모든 노드들이 공유한다.
  • 끝 단에 신호 반사를 막기 위해 터미네이터를 사용한다.
  • 장점은 설치비용이 적고 신뢰성이 우수하며 구조가 간단하고 노드 추가가 쉽다.
  • 단점은 전송되는 데이터가 많으면 병목현상이 발생한고 장애 발생시 전체 네트워크에 영향을 준다.

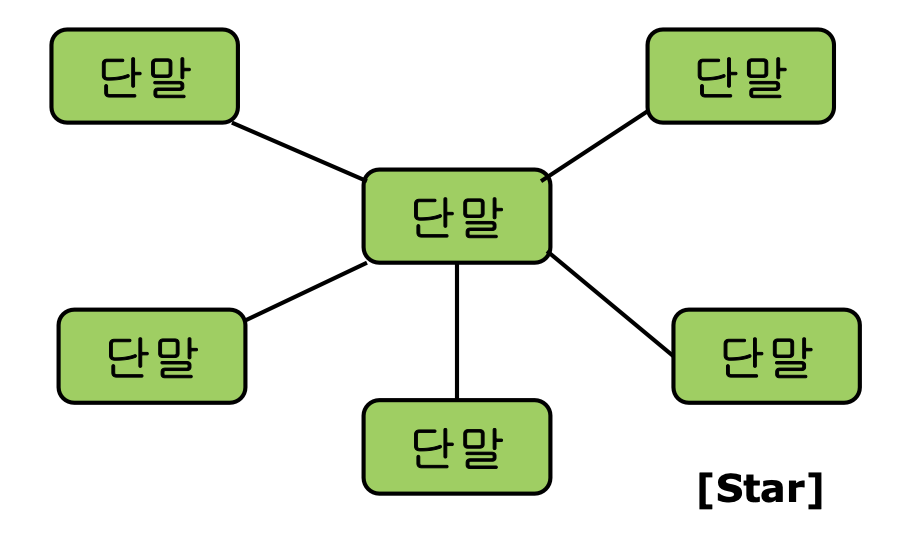

5. 성형

-하나의 중앙 분리기를 중심으로 다른 노드들이 연결

-LAN에서 가장 많이 사용하는 구조이다.

-장점은 고속의 네트워크에 적합하며 노드 추가가 쉽고 에러 탐지가 용이하다. 또한 노드에 장애가 발생해도 네트워크는 사용이 가능하다.

-단점은 중앙 분리기가 고장이 나면 전체에 영향이 생기고 설치비용이 고가이며 노드가증가하면 네트워크 복잡도가 올라간다.

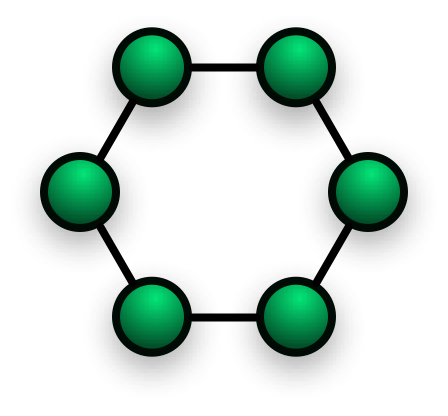

6. 링형

  • 인접해 있는 정보 단말기가 연결된 구조
  • 토큰링에서 사용한다.
  • 장점은 노드의 수가 증가 되어도 데이터 손실이 없으며 충돌이 발생하지 않는다.
  • 단점은 네트워크 구성의 변경이 어렵고 회선에 장애 발생 시 전체 네트워크를 사용할 수 없다.

이미지 출처 : 나무위키

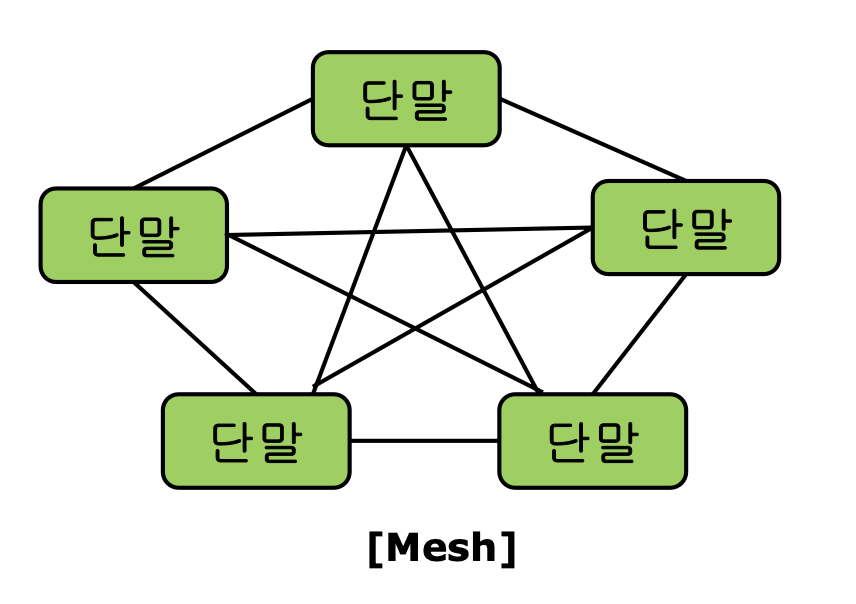

7. 망형

  • 주로 정보 통신 네트워크에서 사용한다.
  • 하나의 통신 회선이 고장이 나더라도 다른 회선을 통해 통신이 가능하다.
  • 원활한 데이터 통신과 불필요한 데이터의 소거를 위해서는 적절한 라우팅 기법과 주소 체계가 필요하다.
  • 회선의 교환은 라우터에서 수행한다.
  • 장점은 다중화 회선을 통해 장애 발생에도 내성이 강하며 많은 양의 데이터 송수신이 가능하다.
  • 단점은 고가의 네트워크 구축 비용과 운영 비용이 비싸다.
