[네트워크 관리] 통신회선의 종류와 특징

1. UTP 케이블 배열

UTP 케이블에는 배열 정보를 의미하는 케이블 타입이 기록된다. Category 5/6의 경우 4쌍의 꼬임선으로 모두 8가닥으로 구성되며, 배열의 순서에 따라 T568A 타입과 T568B 타입이 존재한다. (현재 많이 쓰는 타입은 T568B)

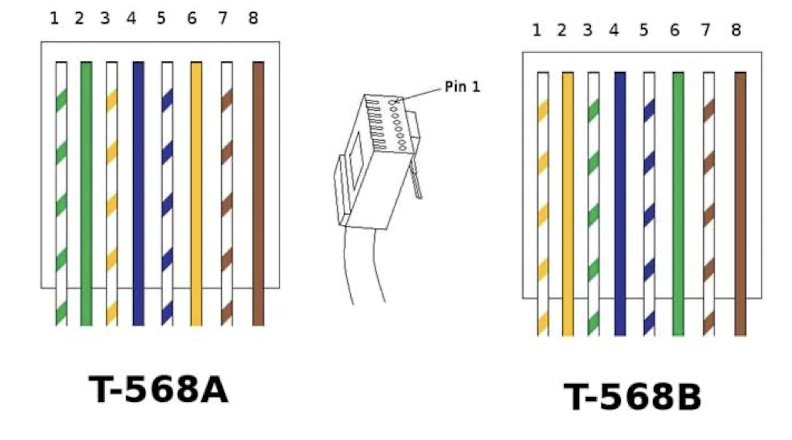

T-568A와 T-568B의 구성



2. 꼬임선 케이블

-TP(Twisted Pair cable)

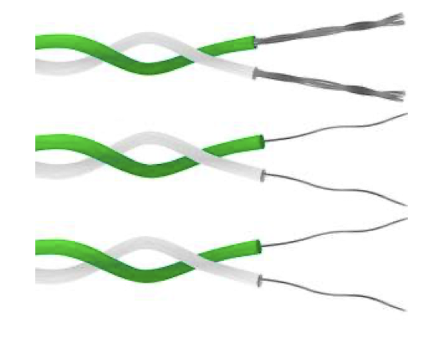

구리선 두 가닥을 서로 균일하게 꼬아서 여러 다발로 묶어 보호용 피복선을 입힌 케이블이다. 전자기 간섭 현상을 줄이려고 전선을 꼬아서 사용하고 전자기 간섭을 피복하는 방법에 따라 분류한다.

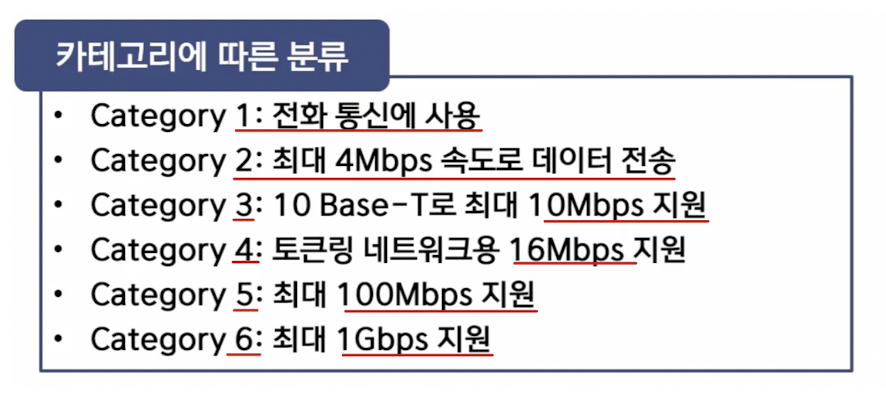

카테고리 분류

꼬임선 케이블



3. UTP 케이블

-UTP(Unshielded Twisted Pair cable)
차폐 처리가 안된 꼬임선 케이블이다. 쌍선에서 각각 반대 펄스의 신호를 전달하여 전자기 유도를 줄인다.
일반적으로 데이터 전송폭이 낮은 전화용으로 사용하며, 데이터 통신에서는 근거리 통신망을 위한 케이블로 사용한다.

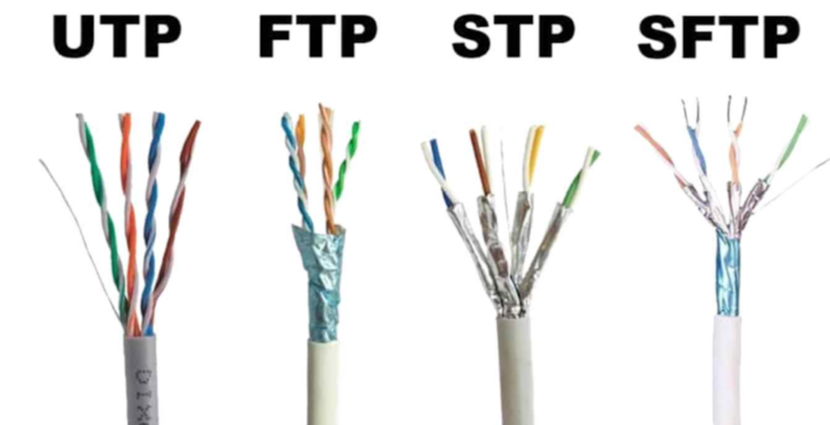

4. FTP 케이블

• FTP(Foil Twisted Pairs)
• 두 선간 차폐 처리 X
• UTP에 비해 절연 기능이 탁월
• UTP에 비해 외부 간섭에 강하다.

5. STP 케이블

• STP( Shielded Twisted Pair)
• 두 선간 차폐 처리
• FTP에 비해 외부 간섭에 강함
• SFTP: 알루미늄 은박이 네 가닥의 선을 감싼다.
• STP에 비해 절연 기능이 탁월하다.



6. 동축 케이블

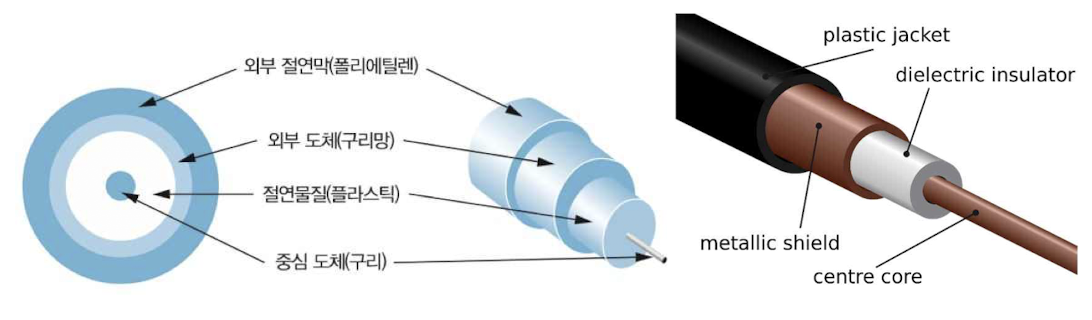

내부에 있는 단열 구리선과 외부 도체로 구성이 되어 있다. 내부 도체와 외부 도체 사이에는 절연 물질이 있으며, 외부 도체는 피복으로 보호한다. 트위스트 페어 케이블의 표피 효에 따른 고주파 전송의 문제를 보완한 케이블이며 유선 TV 전송, 근거리 통신망, CATV 등 고주파 신호의 광대역 전송과 장거리 전화 전송에 주로 사용한다.

7. 광섬유 케이블

여러 가닥의 석영(유리섬유)을 케이블 안에 삽입

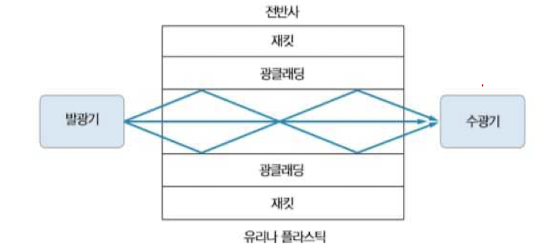

레이저(광)의 전반사 현상을 이용하여 데이터를 전송한다. 광코어, 광클래딩, 재킷 등으로 구성되며, 2진수 0과 1을 구현하려고 광섬유가 빛을 켰다/껐다 하는 캐리어 역할을 수행한다. 관련 규격으로는 10GBASE-SR, 10GBASE-LRM 이 있다.

장점으로는 꼬임선, 동축 케이블에 비해 대역폭이 넓어서 고속으로 전송이 가능하고 감쇠 영향도 상대적으로 아주 낮다. 외부 전자기장에 영향을 받지 않아 오류 발생률도 매우 낮고 케이블이 작고 유연성이 있다.

단점으로는 가격이 비싸고 탭을 이용하여 분기선을 만들기가 어렵다. 또한 연결할 부위를 일직선으로 해야 하므로 전문적인 작업 기술이 필요하다.



8. 무선 선로

• 지구의 대기 등에서 전자기파를 이용하여 데이터를 전송하는 비유도체이다.
• 주파수의 범위와 방향성에 따라 마이크로파와 라디오파로 분류된다.

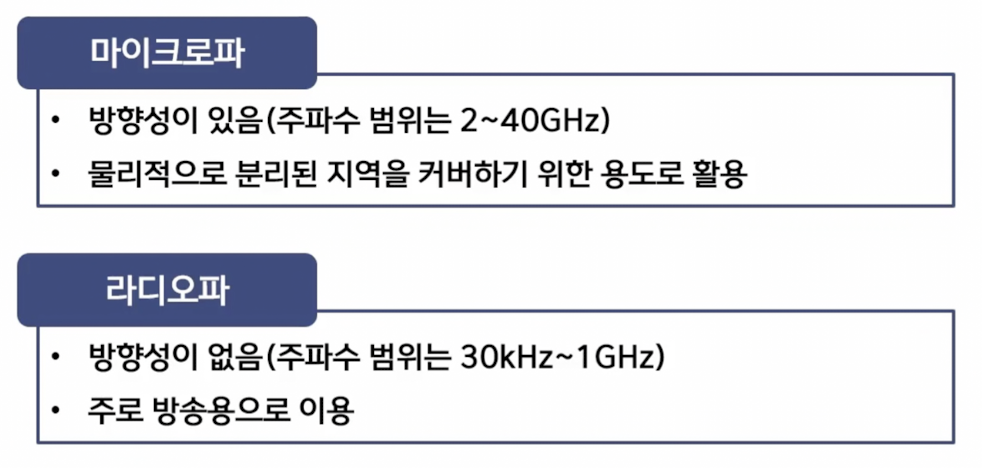

마이크로파와 라디오파의 특징
